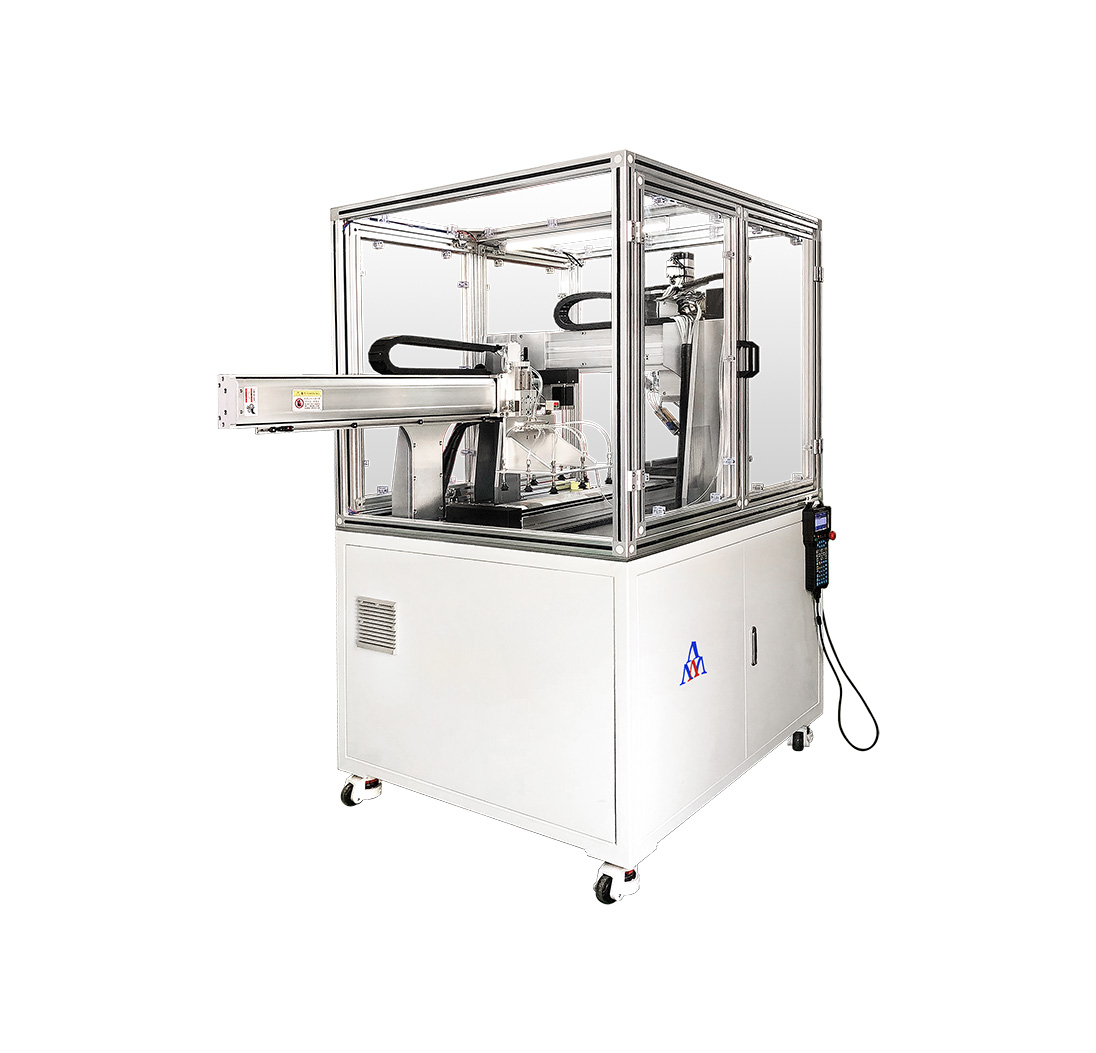

立式四軸點膠機帶抓取
15050238285
立即咨詢
非標自動化定制
規格型號 | ARW-551R落地式四軸點膠機（帶取料軸） |
X/Y/Z軸加工范圍 | 500*500*100 |
X/Y/Z軸大負載 | 25/15/5 |
X/Y/Z軸移動速度(mm/s) | 0~500/100 |
R軸移動速度(°/s) | 360° |
驅動方式(X/Y/Z/R軸) | 松下伺服馬達+松下伺服驅動器 |
傳動方式（X/Y/Z軸) | TBI精密滾珠螺桿+臺灣HIWIN高精度直線導軌 |
傳動方式（R軸) | 精密行星減速機+進口滾珠軸承 |
重復精度 | ±0.02 |
編程模式 | 手持編程器 |
I/O訊號 | 16Inpus/16Outputs |
插補功能 | 3D軌跡(3D立體空間任意路線皆可） |
顯示方式 | 教導盒LCD |
取料軸行程/速度(mm/s) | 800/500 |
取料軸驅動方式 | 信濃步進馬達+鳴志步進驅動器 |
取料軸傳動方式 | MISUMI同步帶+臺灣HIWIN高精度直線導軌 |
程序記錄模式 | 100組 每組4000points（可支持U盤COPY) |
安全防護 | 光電傳感器 |
限位裝置 | 歐姆龍光電開關限位保護+軟件限位保護設定 |
供膠裝置 | 針頭、針筒、膠閥、儲料桶 |
工作電源 | AC220V±10%,50/60HZ |
額定功率 | 500W |
工作氣壓 | 0.5～0.8Mpa,干燥氣源 |
耗氣流量 | 0.2m2/min |
工作環境濕度 | 20～90%（無結露） |
工作環境溫度 | 5～40℃ |
外形尺寸L*W*H(mm) | 1000*1200*1850 |
本體重量 | 200 |
產品 | 1、中文操作界面，易學易懂，操作設定簡單實用； |
適用膠水 | 硅膠、UV膠、EMI導電膠、AB膠、快干膠、環氧膠、密封膠、紅膠、潤滑膠、銀膠、紅膠、錫膠、散熱膠、防焊膠、透明漆螺絲固定劑。 |
應用領域 | 半導體封裝、PCB板、揚聲器點膠、LCD玻璃基板 、電池盒點膠、按鍵點膠等。 |
